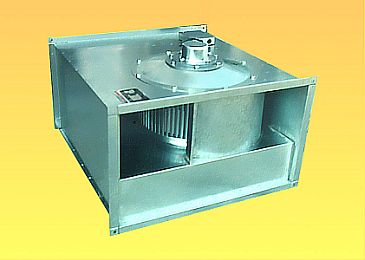

GDF型离心式管道风机
一、简述
GDF型系列离心式管道风机,是由华东建筑设计研究院、上海世揆空调风机有限公司在吸取国外先进技术的基础上加以改进而研 制成的新型产品,经同济大学供热通风与空气调节实验室、上海市机电产品质量检测中心通风机械站检测,该产品性能好、运转平稳、噪声低、结构合理经凑、安装 方便、可直接与风管连接,产品填补国内空白,获得国家实用新型专利(ZL98223755.3),并被列入1999年国家新产品。

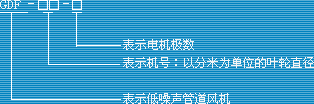

二、风机代号说明
三、风机用途
该风机可广泛适用于宾馆、商场、医院、影剧院、歌舞厅、礼堂、大专院校和科研单位,以及工业与民用建筑内的通风换气 。
四、风机结构
1、叶轮有多个前向圆弧形铝合金叶片,前盘、后盘均采用机械化模具制作而成,并动静、动平衡校验运转平稳可靠,具有良好的空气动力性能。
2、机壳均采用镀锌钢板,经机械化及模具加工后点焊连接而成。结构牢固。合理经凑。
3、电机支座采用镀锌钢板经机械化模具制作成形。
4、电机均采用单支承外旋转电机,叶轮固定在电机外壳上,电机支承端固定在电机支座上,电机支座固定在机壳顶板上,由电机外壳旋转直接驱动叶轮运转。
五、使用条件
1、输送气体的种类:空气和其他不自然的、五腐蚀的、对人体无害的气体。
2、气体内的杂质:气体内不许由粘性物质,所含的尘土及硬性颗粒物不大于100千克/立方米.
3、气体温度使用范围:-20度~80度.
4、该系列风机仅适用于在室内安装,并应按样本封面上的图样方位安装,不得上下颠倒安装,也不准侧立安装。否则会影响电机使用寿命。如需装于室外,必须考虑电机得防雨措施。
六、设计选用说明
1、该管道风机属前向多翼型离心风机,在相同风量。风压情况下,其噪声比轴流风机低得多。本系列风机得风量、压力、噪声等参数十根据许多工程实际需要而提出的,广泛适用于公共场所的送、排风系统。
2、在该风机外壳顶面上标由出风方向的肩头,可避免反向安装,保证送、排风系统的正常使用。
3、当被输送低温空气有可能造成机壳和管道外表面结露时,应设计保温层。
4、风机的噪声时在额定风量、风压未接风管时距进风口一米处测得的平均值。如配有进、排风管、侧噪声将有所衰减。对于噪声要求较高的场合,应在进、排风管道上配置消生弯头或消声器。
5、风机配有单相(220V)电机的电源接线图放置在风机电源接线盒内。
6、风机运行时振动极小,一般不需要采取减震措施。若设计认为有必要,可在风机支承处家减震橡胶垫或减震弹簧。
7、安装风机时必须考虑好风机与层顶的距离,便于在维护保养时的拆卸方便。
