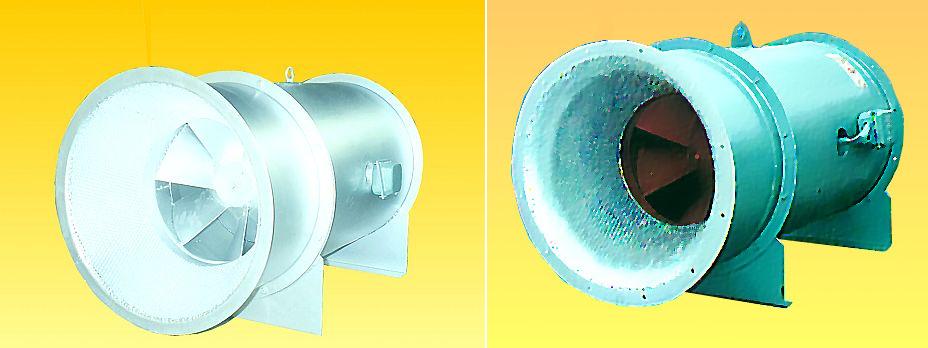

HL3-2A型高效混流风机/XGF(PYHL-14A)型高温排烟混流风机

一、概述

HL3-2A型混流式低噪声、节能型通风机和XGF(PYHL-14A)型高温排烟、低噪声、节能型混流风机,是一种介于轴流式和离心式通风机的新型风机,具有离心式风机高的压力、轴流式风机大的流量,效率高、节能、低噪,安装方便。

HL3-2A型混流风机,设计新颖,结构紧凑,体积小,重量轻,易安装,与老式的离心式通风机相比可节电20%,转速小于 2000rpm时,噪声低于75dB(A)风机联接管道和安装在空调箱内时,噪声小70dB(A),可替代2000Pa以下的中、低压离心风机,广泛用于 工业和民用建筑的通风除尘等。

XGF(PYHL-14A)型高温排烟混流风机,不但具有HL3-2A型混流风机的功能,而且能在300℃左右环境温度中正常运转45分钟,既能作通风换气,又能起到高温排烟等双重作用,可配置双速电机,适用于地下隧道、地下商场、地下仓库等消防设施。

XGF(PYHL-14A)型高温排烟混流风机,HL3-2A型高效混流风机的叶轮采用具有加速特 点特殊开发的的8个扭曲翼形叶片(厚度2~3mm)焊接在呈锥体形的轮壳上,借助于出口处的导流叶片控制气流均匀分布,风机筒体与消声功能的流线型集流器 连接成整体,有效降低风机噪声。电机筒体通过导流叶片与风机筒体连接,高温电机(上海昌群)安装在电机筒体内,配设专门的电机冷却系统,降低电机的环境温 度。电机轴承采用NSK进口轴承。所用材料均为上海宝钢产的冷轧板喷塑处理.风机具有压力稳定、风量大、体积小、结构紧凑、比A声级小、使用寿命长等优 点。

二、风机结构

风机主要由叶轮、机壳、进口集流器、导流片、电动机等部件组成。叶轮采用具有子午加速特点的六个扭曲翼形叶片焊接在轮壳上,经动平衡校验、超速试验,有良好的空气动力性能。

机壳采用圆筒形,与消音功能的集风器联接成整体。出口装有导流片,具有良好的气流分布,压力稳定。

XGF(PYHL-14A)型风机设计二次进风,降低电机环境温度。

三、风机用途

HL3-2A型混流风机用于通风换气,适用于冷冻、空调、纺织、船舶、民用建筑等空调工程通风换气。

GF(PYHL-14A)型高温排烟混流风机可作为高温排烟、通风换气两用,适用于隧道、地下车库、冶金等高温排烟,在失火情况下,能迅速排烟降温,帮助消防人员及进入灾区灭火,是消防安全的必备设施。
